Stół do montażu okładek twardych z kaszerówką GC-760 XL COMPACT
Producent:
Opis produktu
URZĄDZENIE PRODUKOWANE PRZEZ GRAFMASZ W POLSCE

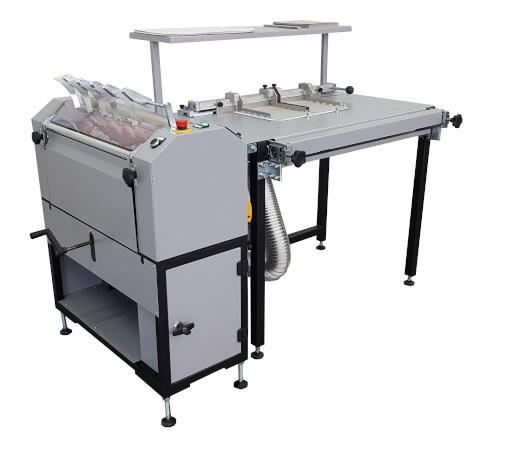

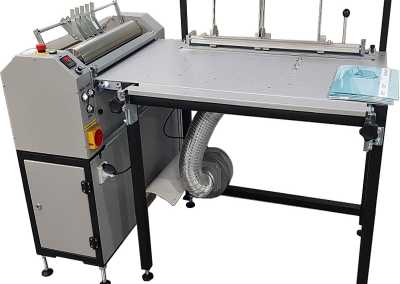

Urządzenie służy do pokrywania cienką warstwą kleju płaszczyzn takich jak: papier, ekoskóra, PVC oraz produkcji typowych okładek w oprawie twardej oraz główek kalendarzowych itp. Składa się z: kaszerówki do nanoszenia kleju na zimno lub na gorąco oraz stołu montażowego do okładek twardych wyposażonego w podsys , pozycjonery oraz moduł z wałkami do zawijania okleiny.
Format maksymalny okładki wynosi 760 x 1060 mm (przy zawinięciach 20 mm) a maksymalna szerokość samego kaszerowania to 800 mm. Dzięki dużej powierzchni możliwe jest też wklejanie w okleinę pokrytą klejem formy pudełek typu rigid box oraz późniejsze ich zawinięcie na osobnej maszynie np. GC-420
Kaszerówka wykonana jest z wałków ze stali nierdzewnej, o dużej średnicy co zapewnia bardzo wysoką jakość nakładania kleju oraz wieloletnią trwałość.
Kluczowe parametry kaszerówki:
-
-
- Możliwość stosowania zarówno klejów na gorąco jak i na zimno (rekomendowany zakup dodatkowego zbiornika na klej, aby do każdego rodzaju kleju był dedykowany osobny, wymienny zbiornik)
- Posiada 2 wałki pełne, wykonane ze stali nierdzewnej o dużej średnicy dla lepszej aplikacji kleju
- Podgrzewanie kleju poprzez zanurzenie metalowej kuwety z klejem w zbiorniku z wodą podgrzewanym za pomocą grzałki elektrycznej
- Wyposażona w termostat do regulacji temperatury (cyfrowy wyświetlacz)
- Regulacja prędkości wałków z panelu
- Opcjonalna listwa podgrzewająca wstępnie przed wałkami (nieprzerwana praca dzięki braku skraplaniu się wody na stole)
- Zbiornik na wodę- podanie wody do klejownika po wciśnięciu przycisku na panelu

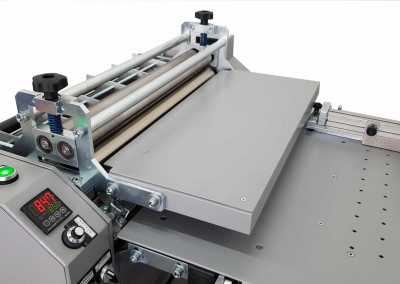

- W wersji standardowej urządzenie jest dedykowane do nakładania kleju na materiał o grubości 80-300 gsm. Opcjonalnie za pomocą modułu do nakładania kleju na sztywne podłoża
można oklejać materiał do 5 mm grubości. - Czas czyszczenia maszyny po zakończeniu pracy ok. 5 minut.
-

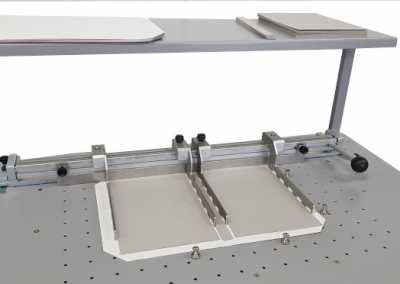

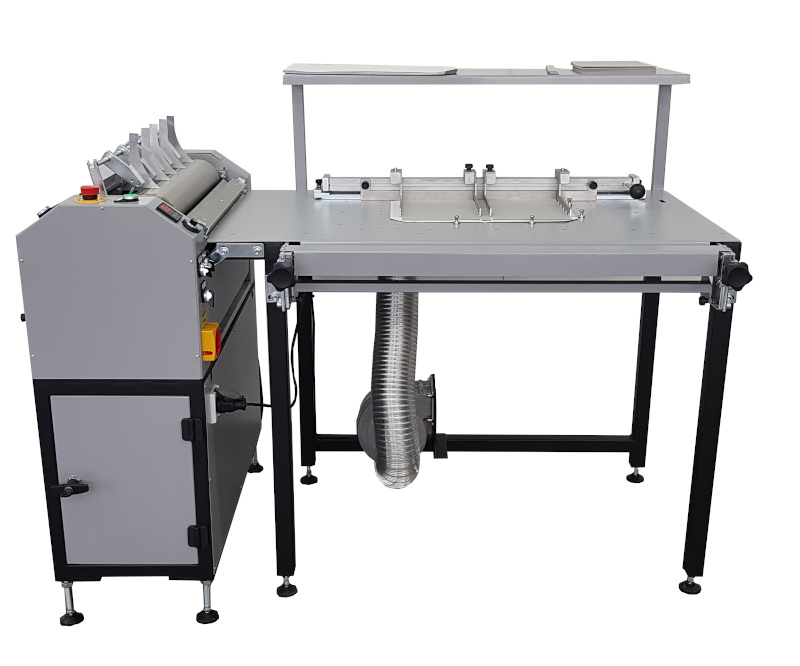

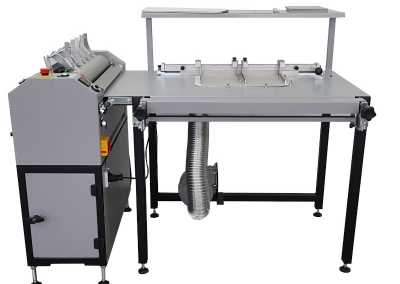

Kluczowe parametry stołu montażowego:
- wyposażony w podsys okleiny (dmuchawa wbudowana w maszynę)
- pozycjoner tekturek opuszczany ręcznie
- magnesy do pozycjonowania okładki w zestawie
- moduł zawijania okleiny, ręczny, 2 wałki gumowe z listwą oporową od spodu (możliwość zdemontowania dla pełnego przelotu okładki celem jej sprasowania)
- półka na tekturki i okleiny
Specyfikacja produktu
| Prędkość kaszerowania (w metrach/minutę) | 5,6-16 m/minutę |
| Temperatura (°C): | 0-90 stopni |
| Czas nagrzewania | około 30 minut |
| Rodzaje kleju*: | klej wodny na zimno lub zwierzęcy na gorąco |
| Pojemność kuwety na klej | 4l |
| Gramatura okleiny** | 80-300 g/m2 -kaszerowanie standard lub podłoże do 5 mm grubości- kaszerowanie z modułem opcjonalnym do sztywnych podłoży 80-250 g/m2- zawijanie okleiny |
| Maksymalna szerokość okleiny przy samym kaszerowaniu | do 800 mm |
| Minimalny format otwartej okładki* | 30 x 70 mm |
| Maksymalny format otwartej okładki | 760 x 1060 mm (przy zawinięciach 20 mm) |
| Grubość tekturki montażowej** | 1-6 mm |
| Szerokość tekturki grzbietowej | 1-100 mm |
| Zawinięcie brzegów okleiny | 8-45 mm |
| Minimalny odstęp między tekturkami montażowymi przy produkcja okładek nie posiadających grzbietu przy użyciu prowadnic grzbietowych | od 1 mm |
| Wydajność*** | ok. 100 szt. okładek na godzinę |
| Podsys na stole pozycjonującym ułatwiający montaż okładki | TAK (wbudowana dmuchawa) |
| Zasilanie | 1- faza, 230 V/50hz |
| Zużycie prądu (kW) | 3,3 kW (przy pracy na gorąco); 0,5 kW (przy pracy na zimno) |
| Wymiary (DxSxW) | 1823 x 1300 x 1170 (mm) |
| Waga (kg) | 350 kg |
| UWAGI | *możliwe jest również użycie kleju na zimno i praca na temperaturze 0 stopni np. w przypadku wklejania wewnętrznej wyklejki pod segregator **przetestowany zakres, materiały spoza zakresu muszą zostać przetestowane przed zakupem *** w zależności od umiejętności i sposobu organizacji pracy przez operatora |
