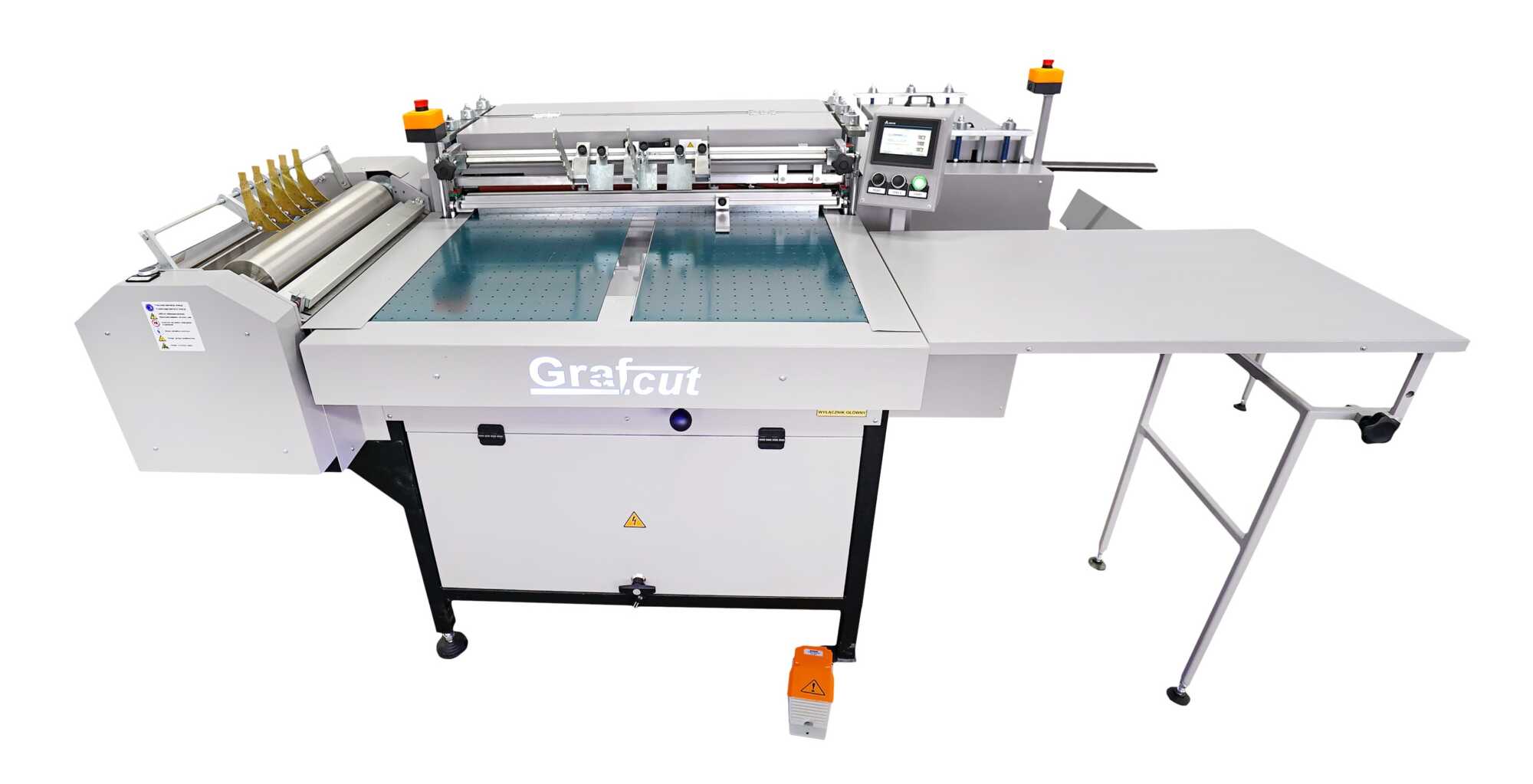

Stół do okładek twardych z kaszerówką GC-480 PRO4 (4 krawędzie w 1 cyklu)
Producent:
Opis produktu
URZĄDZENIE PRODUKOWANE PRZEZ GRAFMASZ W POLSCE
Model PRO 4 to półautomatyczna maszyna do produkcji okładek twardych. Dzięki zastosowaniu ruchomego stołu podawczego (pasa) i drugiego modułu zawijającego wszystkie 4 boki okładki są zawijane w jednym przebiegu. Zautomatyzowany moduł zawijający okleinę również w jednym przebiegu wykonuje zawijanie narożników i prasuje okładkę.
Moduł kaszerujący służy do pokrywania cienką warstwą kleju płaskich płaszczyzn takich jak papier, skóra, PVC. Maszyna posiada możliwość stosowania klejów na gorąco, w tym klejów organicznych, pochodzenia zwierzęcego eliminujących ryzyko falowania okleiny z uwagi na dużą ilość wody w kleju – nie wymagających długiego czasu prasowania gotowej okładki, skracających czas potrzebny na czyszczenie maszyny do absolutnego minimum. Wbudowana kaszerówka posiada proste sterowanie z panelu dotykowego, dużej średnicy, trwałe, kwasoodporne wałki wykonane ze stali nierdzewnej. W standardzie wyposażona jest też w listwę do podgrzewania wstępnego co zapobiega skraplaniu się wody na stole podawczym. Podawanie wody za pomocą pompki ze zbiornika uruchamiane jest po wciśnięciu przycisku. Wszystko to maksymalnie ułatwia pracę i eliminuje dużo potencjalnych problemów występujących przy obsłudze podobnych urządzeń.
Stół montażowy umożliwia wykonywanie prac na materiałach o różnych właściwościach. W odróżnieniu od wielu innych dostępnych na rynku rozwiązań sekcja automatycznego zawijania i prasowania okleiny bez skomplikowanych ustawień obsłuży tekturki w pełnym zakresie grubości wskazanych w specyfikacji. Zastosowany moduł nie wymaga przyłącza powietrza i pracuje bardzo cicho względem innych urządzeń.
KLUCZOWE PARAMETRY MODUŁU KASZERUJĄCEGO:
- Urządzenie umożliwia klejenie na zimno i na gorąco
- Posiada 2 wałki pełne, wykonane ze stali nierdzewnej o dużej średnicy dla lepszej aplikacji kleju
- Wyposażona w boczny stół ułatwiający operatorowi podawanie oklein
- Podgrzewanie kleju poprzez zanurzenie metalowej kuwety z klejem w zbiorniku z wodą podgrzewanym za pomocą grzałki elektrycznej
- Wyposażona w termostat do regulacji temperatury (cyfrowy wyświetlacz)
- Regulacja prędkości wałków z panelu dotykowego
- Podgrzewanie wstępne przed wałkami w standardzie (zapobiega skraplaniu się wody na stole oraz następnie na arkuszu)
- Zbiornik na wodę- podanie wody pompką do klejownika po wciśnięciu przycisku na panelu
- W wersji standardowej urządzenie jest dedykowane do nakładania kleju na materiał o grubości 80-300 gsm
- Czas czyszczenia maszyny po zakończeniu pracy ok. 5 minut.
- Kaszerówka może być rozbudowana o opcjonalny moduł do nakładania kleju na sztywne podłoża o grubości do 5 mm
KLUCZOWE PARAMETRY MODUŁU OKŁADKOWEGO:
- Kolorowy, dotykowy panel sterowania (ustawienia i diagnostyka)
- Opracowany przez GRAFMASZ system elementów zawijających brzegi okleiny oraz wałków prasujących okładkę napędzanych poprzez silnik elektryczny- nie wymaga przyłącza powietrza i pracuje bardzo cicho.
- Możliwość wykonania prasowania i zawijania brzegów okleiny lub samego prasowania okładki.
- Automatyczny przesuw okładki z pierwszej do drugiej stacji wraz z automatycznym zawijaniem narożników
- Stół wyposażony jest w podsys okleiny (wbudowana dmuchawa)
- Podświetlenie LED-owe centralnej części stołu
- Pozycjoner tekturek opuszczany ręcznie, cykl pracy maszyny uruchamiany za pomocą pedału elektrycznego
- Komplet magnesów do pozycjonowania okładki w zestawie z maszyną
- Półka na tekturki i okleiny
- Wyposażona w wyłączniki awaryjne- “grzybki”
PRACA URZĄDZENIA
- Operator ręcznie podaje okleinę, do urządzenia kaszerującego w którym automatycznie zostaje naniesiony klej
- Posmarowany klejem arkusz okleiny, operator umiejscawia ręcznie na stole montażowym, następnie ręcznie dokłada arkusze formatek tektury i grzbietówkę.
- Tak przygotowana okładka wprowadzana jest automatycznie, za pomocą ruchomego pasa, do modułu zawijającego w którym następuje zawinięcie i doklejenie góry i dołu okleiny.
- Następnie zawijane są 4 narożniki
- Drugi moduł zawijający wykonuje zamknięcie 2-ch kolejnych boków okładki.
- Podczas operacji zaklejania, następuje prasowanie okładki poprzez układ wałków prowadzących.
- Okładki opuszczające urządzenie, natychmiast nadają się do dalszego przetworzenia
FUNKCJE PANELU STEROWANIA
- Oprawa brzegów:
- Tryb prasowania
- Tryb wyboru ilości obrabianych brzegów (1,2,3,4)
- Tryb pracy:
- Na zimno
- Na gorąco
- Dostępne opcje ustawień: wyrzut, podświetlenie, podsys, prędkość wałków, temperatura
- Tryb czyszczenia wałków (możliwość ustawienia skokowego obrotu wałków ułatwiająca mycie)
- Tryb awaryjny: rewers wałków i odblokowanie poszczególnych elementów zawijających
- Menu serwisowe: diagnostyka czujników
- Licznik dzienny i całkowity
Specyfikacja produktu
| Max prędkość kaszerowania (w metrach/minutę) | Regulowana płynnie od 5,6 do 16 m/min |
| Temperatura wody (°C) | 0-95 °C |
| Rodzaje kleju*** | Klej wodny na zimno lub zwierzęcy na gorąco |
| Pojemność zbiornika na klej | 4l |
| Gramatura okleiny | 80-300 g/m2 - kaszerowanie standard; do 5 mm - kaszerowanie z modułem opcjonalnym do sztywnych podłoży. 80-250 gsm - zawijanie okleiny |
| Max szerokość kaszerowanego arkusza (mm) | 520 mm |
| Maksymalny format otwartej okładki | 480 x 777 mm (przy zawinięciach 20 mm) / 500 x 800 mm (przy zawinięciach 10 mm) |
| Grubość tekturki montażowej** | 1,5 mm-4 mm |
| Szerokość tekturki grzbietowej | 1-100 mm |
| Minimalny format otwartej okładki * /minimalny format skrajnego elementu okładki* | do 145 x 145 mm (wersja standardowa), do 125 x 125 mm (opcjonalnie)/ do 70 x 145 mm (wersja standardowa), do 70 x 125 mm (opcjonalnie) |
| Minimalny odstęp między tekturkami montażowymi przy produkcja okładek nie posiadających grzbietu przy użyciu prowadnic grzbietowych | 4 mm |
| Maksymalna liczba elementów okładki | 6 przy zastosowaniu standardowych dystansów (w opcji dostępne dodatkowe dystanse) |
| Rodzaje materiału okleiny | Tkanina, laminowany papier, papier fotograficzny, imitacja skóry, PVC, poliuretan. |
| Zawinięcie brzegów okleiny | 10-20 mm |
| Wydajność mechaniczna | 240-300 szt./h |
| Podsys na stole pozycjonującym ułatwiający montaż okładki | TAK |
| Sprężone powietrze | niewymagane |
| Zasilanie | Zasilanie: 3- fazowe, 400V/50Hz |
| Zużycie prądu | Moc: 4,2 kW (przy pracy na gorąco); 1,2 kW (przy pracy na zimno). |
| Wymiary | 290 x 194x 117 cm - szerokość drzwi min. 135 cm |
| Waga | około 900 kg |
| Uwagi | *format minimalny jest zależny od rodzaju, właściwości i grubości okleiny i tektury, w przypadku małych formatów prosimy o przesłanie materiałów do testów. Jako skrajny element okładki należy rozumieć: - pojedynczą tekturkę w przypadku okładek montowanych z kilku tekturek lub odstęp między krawędzią okładki a pierwszym rowkiem w przypadku oklejania pojedynczych tekturek z rowkami w kształcie „V”. ** wartości przetestowane. Materiały spoza zakresu wymagają sprawdzenia przed zakupem. ***możliwe jest również użycie kleju na zimno np. w przypadku wklejania wewnętrznej wyklejki pod segregator |
Wideo
Galeria
-

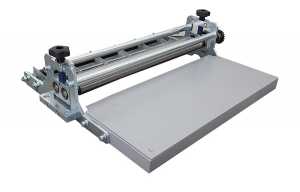

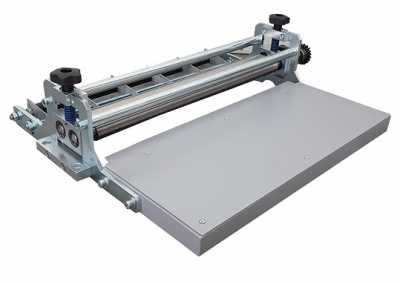

Opcjonalny moduł do klejenia sztywnych arkuszy
