Opis produktu
Cechy główne:
- W pełni automatyczna maszyna do produkcji okładek twardych składających się z 1 do 6 tekturek.
- Stanowisko sterownicze z ekranem dotykowym dla operatora
- Sterowanie elektroniczne PLC, japońskiej produkcji.
- Automatyczny podajnik z wyrównaniem arkusza wyposażony w wykrywanie podwójnego pobrania
- Standardowo posiada system kontrolujący lepkość kleju – wiskozymetr
- Dokładność pasowania okleiny względem okładki <0.3 mm

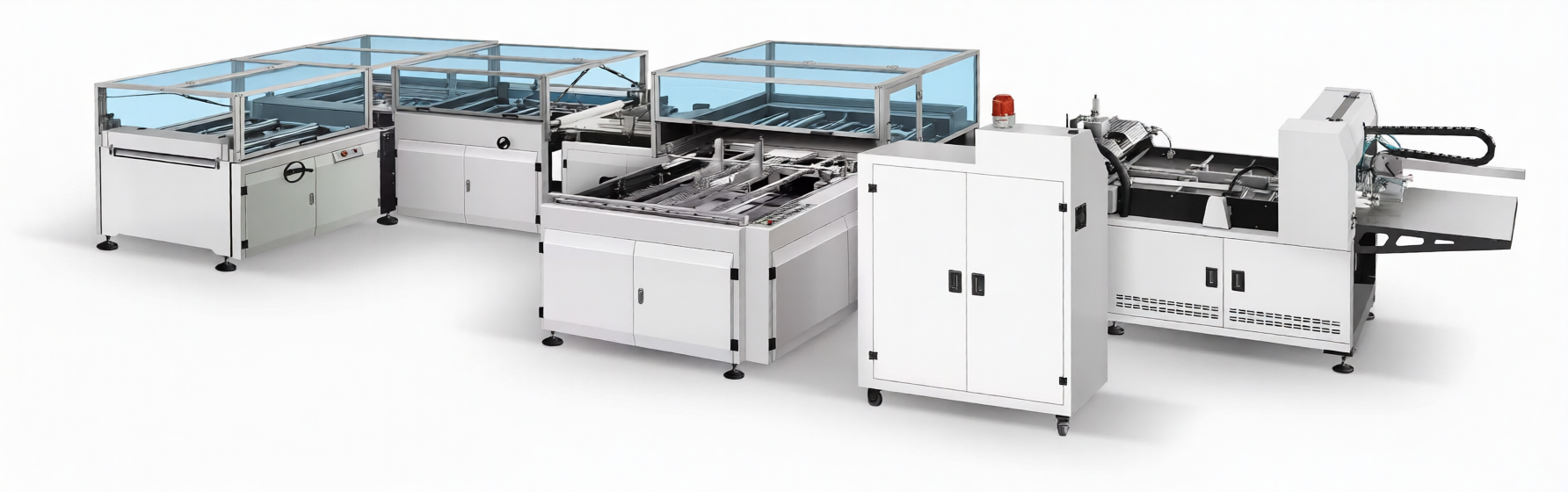

QFM jest automatyczną linią do produkcji twardych okładek, obwoluty do pudełek typu rigid Box, teczek, segregatorów, główek do kalendarzy, opakowań itp. z krawędziami prostymi lub jedną krawędzią nieregularną (np.zaokrąglaną).
W ofercie występuje 3 modele: QFM-460B/QFM-600 oraz na specjalne zamówienie QFM-750B. We wszystkich dokładność pasowania tekturek na okleinie wynosi 0,3 mm,
Każda maszyna umożliwia wykonanie okładek o nieregularnym kształcie na obu krawędziach:
Dzięki dotykowemu panelowi sterującemu, ustawienie maszyny trwa zaledwie kilka chwil. Dodatkowo maszyna posiada opatentowany system pozycjonowania okleiny. Cały proces produkcyjny odbywa się w pełni automatycznie. Zadaniem operatora jest uzupełnianie zasobnika tekturek oraz okleiny.

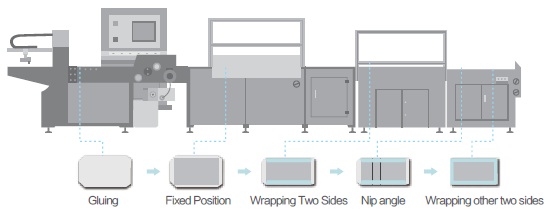

CYKL PRODUKCYJNY:
- Podawanie automatyczne oleiny na pas transmisyjny
- Kaszerowanie arkusza klejem
- Podajnik tekturek pozycjonujący je na okleinie
- Automatyczne zawijanie okleiny 2 boki plus 2 kolejne w jednym przelocie.
- prasowanie
- wykładanie
DOKŁADNE CECHY:
- Wydajność ok. 25-32 szt. na minutę**
- Stabilne i dokładne pobieranie okleiny z podajnika z serwomotorem
- Czujnik podwójnego pobrania
- Automatyczne nanoszenie kleju zwierzęcego (temperatura pracy 60-700C)
- Moduł automatycznej korekty błędu położenia tektury
- Pas transmisyjny okleiny/okładki przenoszący całość do modułu zawijającego
- Prasa dociskowa
- Zawinięcie okleiny na dwóch naprzeciwległych bokach
- Zawinięcie okleiny na kolejnych dwóch bokach okładki
- Wysoka jakość końcowego produktu bez zarysowań
- Ulepszony system wykładania i liczenia gotowych produktów względem poprzedniej wersji.
- Obsługa poprzez dotykowy panel
- Markowy system sterowania – automatyczna diagnostyka, prostsze i szybsze regulacje.
Specyfikacja produktu
| Model | QFM-460B/QFM-600B- modele standardowe lub QFM-750-na specjalne zamówienie |
| Maksymalny format papieru* | 460 × 800 mm/630 × 1030 mm/750 × 1030 mm |
| Minimalny format papieru* | 120 x 230 mm/120 x 230 mm/160 x 230 mm |
| Grubość papieru* | 80-200 g/m2 |
| Grubość tektury | 1-3mm |
| Minimalna szerokość grzbietówki | 8mm |
| Dokładność pozycjonowanie tekturek na okleinie | 0,3 mm |
| Prędkość** | do 32 sztuk na minutę |
| Moc zainstalowana | 13 kW w trakcie pracy (zabezpieczenie do 20kW-24kW-zależnie od modelu) |
| waga | 3500-4500 kg-zależnie od modelu |
| Wymiar | w zakresie od 7800*2500*1550 mm do 10000*2250*2100 mm- zależnie od modelu |
| Uwagi! | *w przypadku pracy na formatach i gramaturach zbliżonych do minimum/maksimum zalecana konsultacja stosowanych materiałów **podana wydajność mechaniczna. Faktyczna wydajność jest zależna od rodzaju materiału i wykonywanej pracy a także umiejętności i sposobu organizacji pracy przez operatora |
Wideo
Galeria
-
podajnik automatyczny oklein
-
podajnik posiada czujnik podwójnego pobrania okleiny
-
podajnik tekturek
-

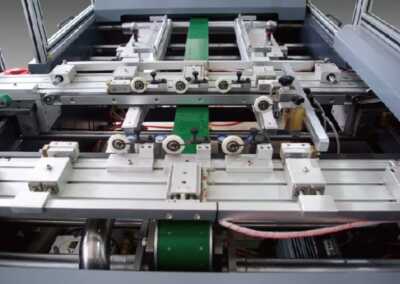

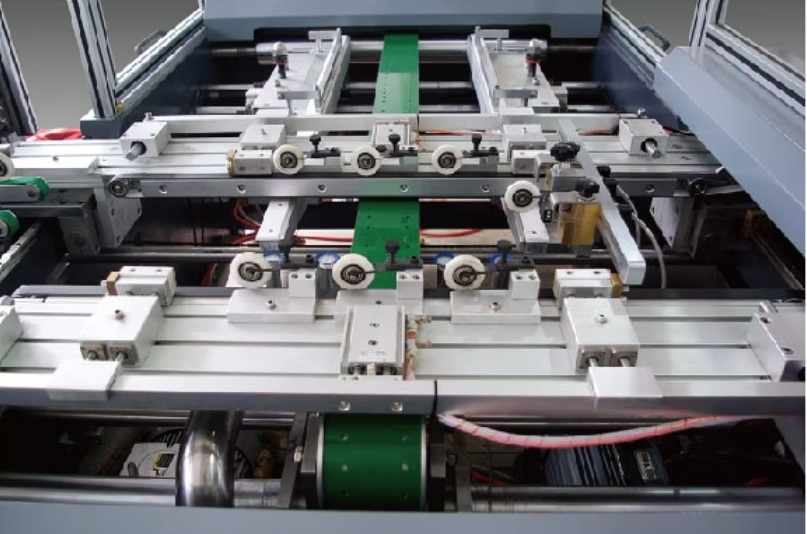

zawijanie narożników oraz 4 boków okładki w jednym cyklu
