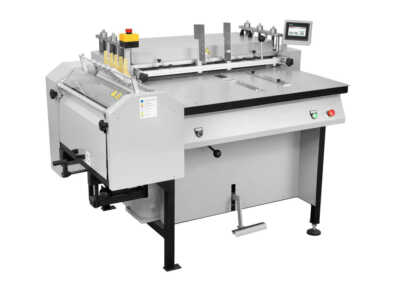

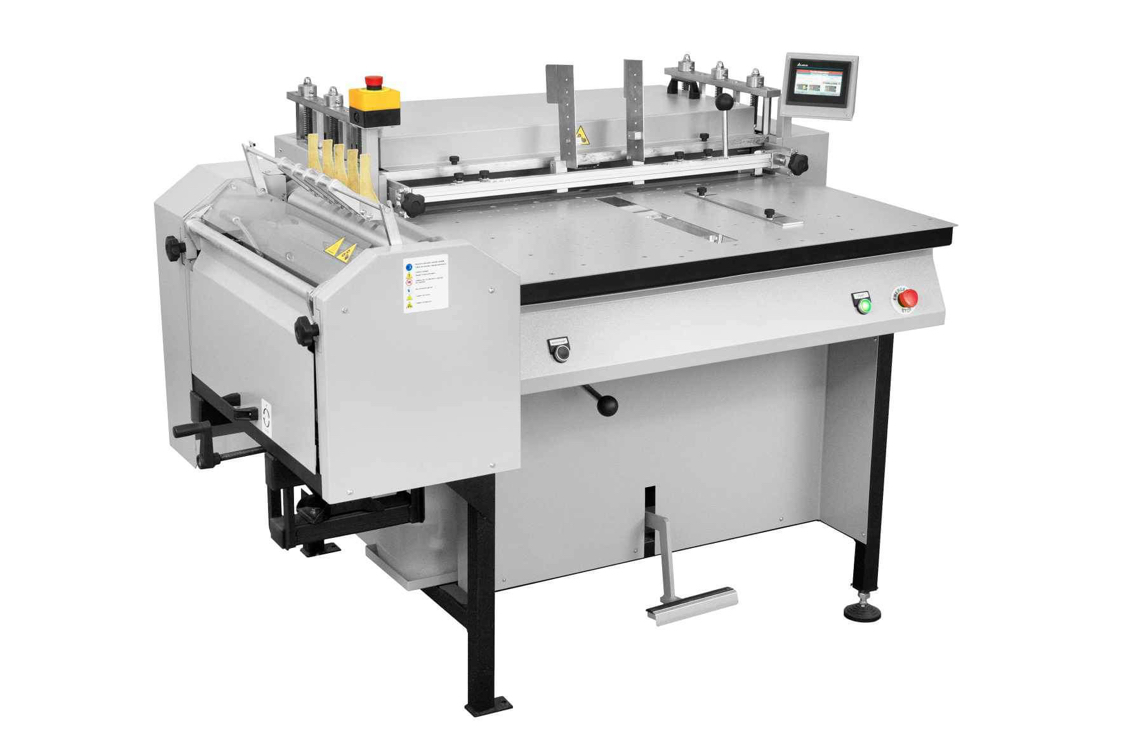

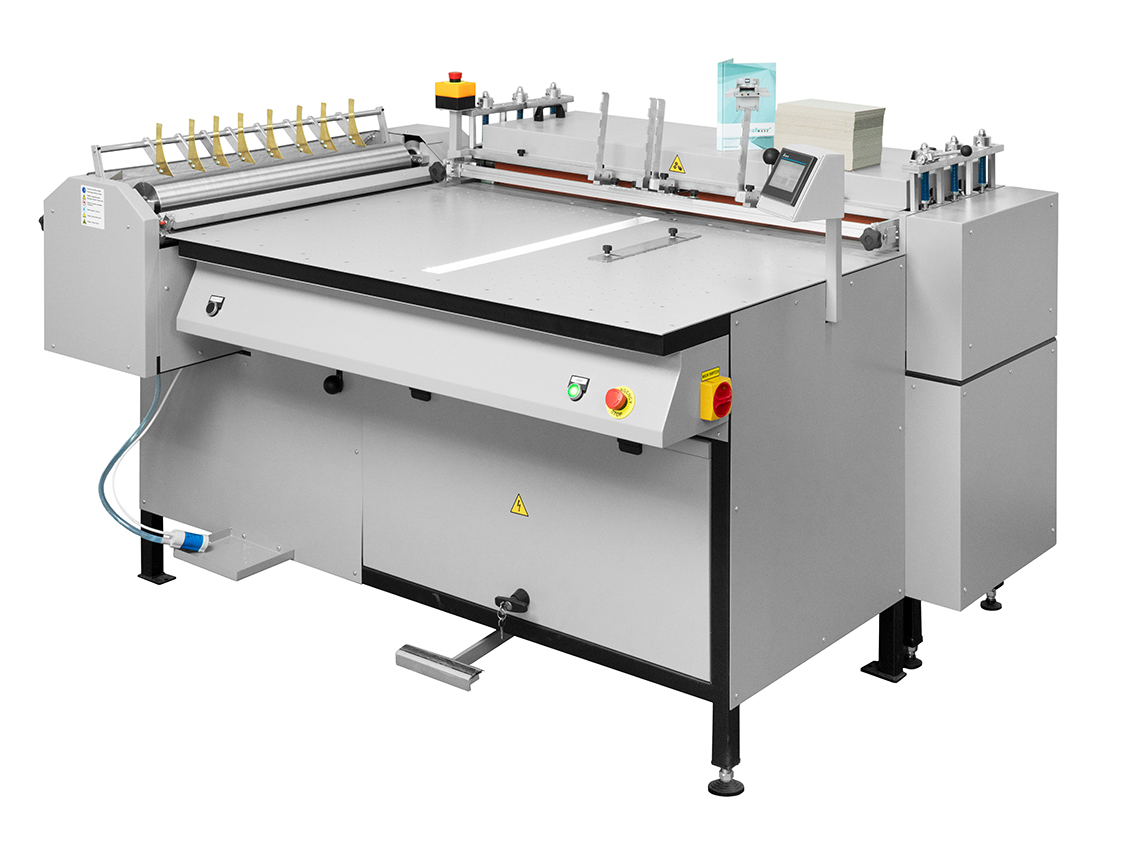

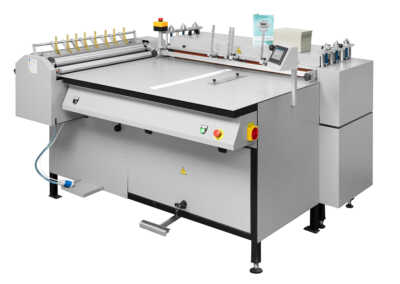

Stół do montażu okładek twardych z kaszerówką GC-480 PRO

Producent:
OpisSpecyfikacjaWideoGaleria

Opis produktu

Urządzenie półautomatyczne do pokrywania cienką warstwą kleju płaskich płaszczyzn takich jak papier, skóra, PVC oraz produkcji okładek do oprawy twardej, główek kalendarzowych itp.  Składa się z: kaszerówki do nanoszenia kleju na zimno lub gorąco oraz stołu montażowego do okładek twardych.

Moduł kaszerujący  służy  do pokrywania cienką warstwą kleju płaskich płaszczyzn takich jak papier, skóra, PVC. Rekomendujemy zakup maszyny z opcją używania klejów na gorąco, co umożliwia stosowanie klejów organicznych pochodzenia zwierzęcego eliminujących ryzyko falowania okleiny z uwagi na dużą ilość wody w kleju –  nie wymagających długiego czasu prasowania gotowej okładki, skracających czas potrzebny na czyszczenie maszyny do absolutnego minimum. Oferowana kaszerówka to proste sterowanie, duże i trwałe wałki wykonane ze stali nierdzewnej, w standardzie wyposażona w  podgrzewanie wstępne zapobiegające skraplaniu się wody na arkuszu oraz podawanie wody ze zbiornika uruchamiane po wciśnięciu przycisku. Wszystko to maksymalnie ułatwia pracę i eliminuje dużo potencjalnych problemów występujących przy obsłudze podobnych urządzeń.

Stół montażowy umożliwia wykonywanie prac na różnorodnych materiałach o różnych właściwościach. W odróżnieniu od wielu innych dostępnych na rynku rozwiązań sekcja automatycznego zawijania i prasowania okleiny bez skomplikowanych ustawień obsłuży tekturki w pełnym zakresie grubości wskazanych w specyfikacji. Zastosowany moduł nie wymaga przyłącza powietrza i pracuje bardzo cicho względem innych urządzeń.

PRODUKOWANY W POLSCE PRZEZ GRAFMASZ

KLUCZOWE  FUNKCJE

Moduł kaszerujący:

  • Urządzenie umożliwia klejenie na zimno i na gorąco
  • Posiada 2 wałki pełne, wykonane ze stali nierdzewnej
  • Podgrzewanie kleju poprzez zanurzenie metalowej kuwety z klejem w zbiorniku z wodą podgrzewanym za pomocą grzałki elektrycznej
  • Wyposażona w termostat do regulacji temperatury sterowany poprzez sterownik PLC.
  • Regulacja prędkości wałków z panelu dotykowego
  • Podgrzewanie wstępne przed wałkami (zapobiega skraplaniu się wody na arkuszu)
  • Zbiornik na wodę- podanie wody do klejownika po wciśnięciu przycisku na panelu
  • W wersji standardowej urządzenie jest dedykowane do nakładania kleju na materiał o grubości 80 – 250 gsm (do 400 gsm z opcjonalnym modułem do sztywnych podłoży)
  • Czas czyszczenia kuwety z klejem po zakończeniu pracy ok. 5-10 min w zależności od rodzaju kleju
  • Opcjonalna przystawka do nakładania kleju na sztywne podłoża
  • Możliwość stosowania zarówno klejów na gorąco jak i na zimno (rekomendowany zakup dodatkowego zbiornika na klej, aby do każdego rodzaju kleju był dedykowany osobny, wymienny zbiornik)

Stół montażowy:

  • Opracowany przez GRAFMASZ system wałków zawijających brzegi okleiny i prasujących okładkę napędzanych poprzez silnik elektryczny, nie wymaga przyłącza powietrza i pracuje bardzo cicho.
  • Możliwość pracy w 2 trybach – po zawinięciu okleiny okładka jest dostarczana na tacę tył urządzenia lub wraca do pozycji startowej (na przedni stół roboczy)
  • Możliwość wykonania prasowania i zawijania brzegów okleiny lub samego prasowania okładki.
  • Wyposażony w podsys okleiny (wbudowana dmuchawa)
  • Podświetlenie LED-owe centralnej części stołu
  • Pozycjoner tekturek opuszczany ręcznie
  • Komplet magnesów do pozycjonowania okładki w zestawie z maszyną
  • Półka na tekturki i okleiny

UWAGA- urządzenie sprzedawane jest wyłącznie jako komplet. Brak możliwości zakupu samej kaszerówki i jej późniejszej rozbudowy o stół montażowy.

PRACA URZĄDZENIA

  • Operator ręcznie podaje okleinę, do urządzenia kaszerującego w którym automatycznie zostaje naniesiony klej
  • Posmarowany klejem arkusz okleiny, operator umiejscawia ręcznie na stole montażowym, następnie ręcznie dokłada arkusze formatek tektury i grzbietówkę.
  • Przygotowaną wstępnie okładkę operator wprowadza ręcznie do urządzenia, w którym następuje zawinięcie i doklejenie góry i dołu okleiny. Zaklejenie odbywa się w 2 przelotach, najpierw jeden bok a następnie drugi.
  • Podczas operacji zaklejania, następuje prasowanie okładki poprzez układ wałków prowadzących.
  • Okładki opuszczające urządzenie, natychmiast nadają się do dalszego przetworzenia

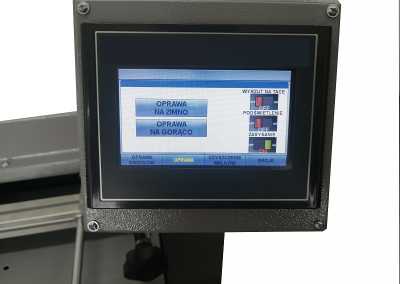

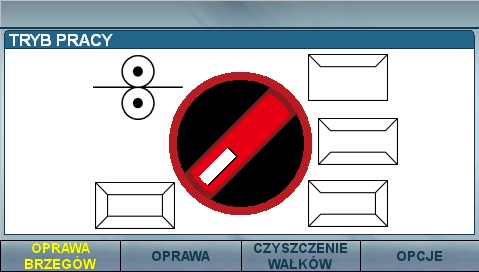

FUNKCJE PANELU STEROWANIA

  • Oprawa krawędzi:
    • Tryb prasowania
    • Tryb wyboru ilości obrabianych brzegów (1,2,3,4)
  • Tryb pracy:
    • Na zimno
    • Na gorąco
    • Dostępne opcje ustawień: wyrzut, podświetlenie, podsys, prędkość wałków, temperatura
  • Tryb czyszczenia wałków  (możliwość ustawienia skokowego obrotu wałków ułatwiająca mycie)
  • Tryb awaryjny: rewers wałków i odblokowanie poszczególnych elementów zawijających
  • Menu serwisowe: diagnostyka czujników
  • Licznik dzienny i całkowity

Specyfikacja produktu

Max prędkość kaszerowania (w metrach/minutę)Regulowana płynnie od 5,6 do 16 m/min
Max szerokość kaszerowanego arkusza (mm)do 520 mm
Czas nagrzewania klejuok. 15 minut
Gramatura okleiny (samo kaszerowanie)standardowo 80-250 g/m2 (lub do 400 g/m2 z opcjonalnym modułem)
Gramatura okleiny (zawijanie krawędzi)80-250 g/m2
Minimalny format otwartej okładki*145 x 145 mm
Maksymalny format otwartej okładki480 x 820 mm
Zawinięcie brzegów okleiny10-20 mm
Zakres grubości tekturki montażowej*2 mm-4 mm
Minimalna szerokość grzbietuod 1 mm
Minimalny odstęp między tekturkami montażowymi przy produkcja okładek nie posiadających grzbietu przy użyciu prowadnic grzbietowych4 mm
Podświetlenie grzbietuTAK
Podsys na stole pozycjonującym ułatwiający montaż okładkiTAK
Temperatura (°C):0-90 stopni
Rodzaje kleju**Klej wodny na zimno lub zwierzęcy na gorąco
Pojemność kuwety na klej4l
Wydajność mechaniczna***do 120 szt./h
Zasilanie i pobór prąduZasilanie: 3- fazowe, 400V/50Hz Moc: 3,8 kW (przy pracy na gorąco); 0,8 kW (przy pracy na zimno).
Wymiary (DxSxW)160 x 160 x 112 cm
Waga (kg)500 kg
UWAGI* wartości przetestowane. Materiały z poza zakresu wymagają sprawdzenia przed zakupem. **możliwe jest również użycie kleju na zimno np. w przypadku wklejania wewnętrznej wyklejki pod segregator ***zależna od rodzaju materiału i umiejętności operatora
