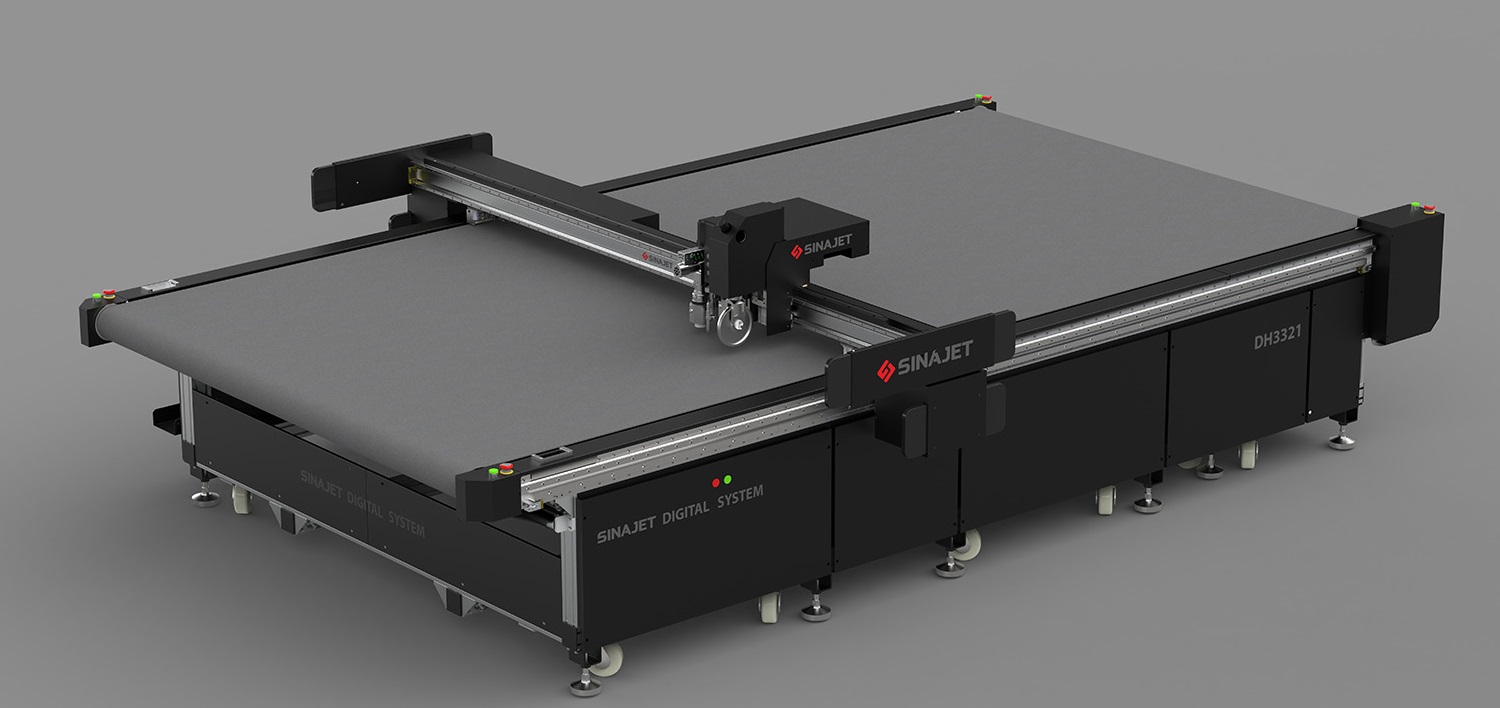

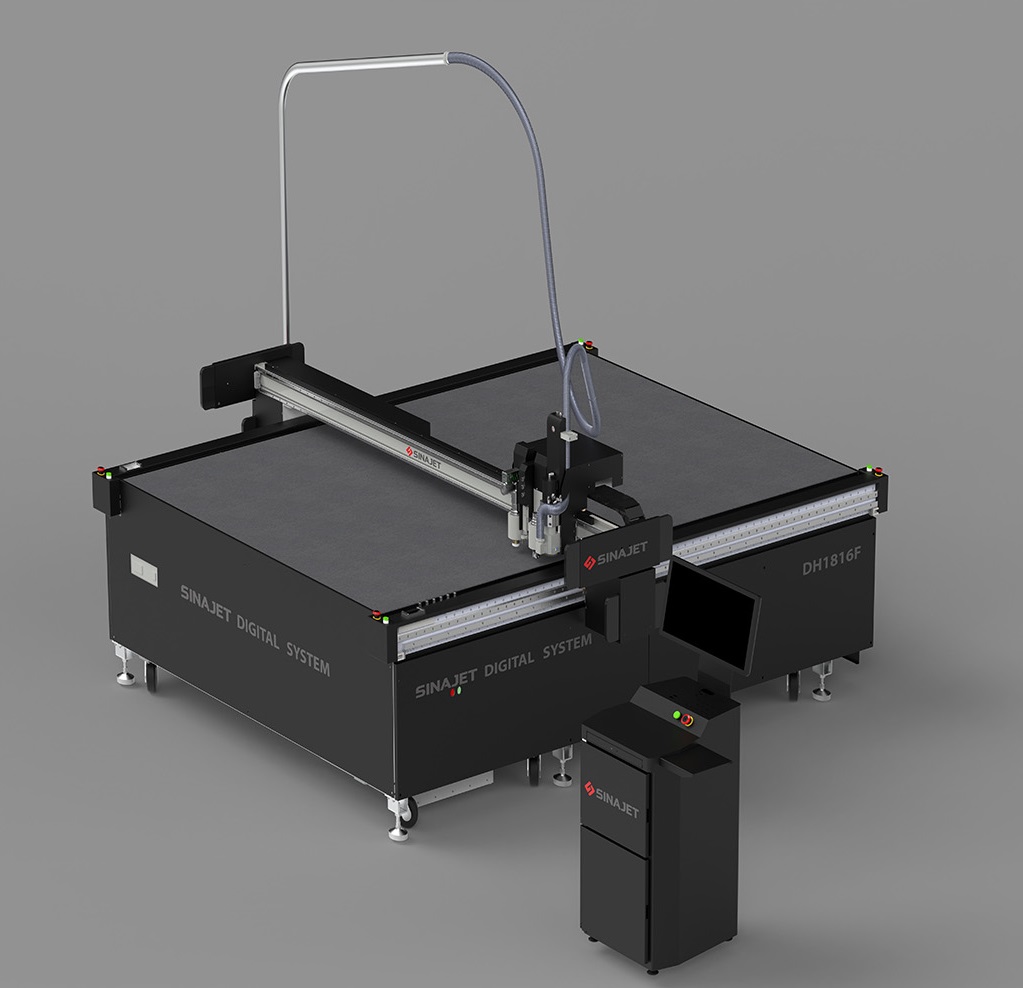

Plotery tnące serii DH

Producent:
OpisSpecyfikacjaWideoGaleria

Opis produktu

Seria DH to cyfrowe plotery z modułową głowicą 3-gniazdową, pozwalającą na szybkie zmiany narzędzi.  Mogą być wyposażone w różnorodne noże do cięcia i nacinania a także rolkę bigującą. Prędkość przesuwu głowicy wynosi do 1800 mm/s.
Urządzenie służy do produkcji dowolnych kształtów, prototypowania opakowań z tektury, papieru, wycinanie etykiet, pudełek, teczek, materiałów tekstylnych, pvc, pianek, plexi itp.

JAK PRODUKOWANE SĄ PLOTERY SINAJET?

Standardowe wyposażenie zawiera:

  • ploter tnący z modułową głowicą (3-ma narzędziami zarządza się automatycznie bez wymiany), szybka wymiana na inne narzędzia
  • zabezpieczenie: czujniki na podczerwień, czujniki najazdowe na bramie
  • pas transportowy – możliwa praca z materiałami w roli jak i w arkuszach lub stół bez przesuwu.
  • wielostrefowy podsys –  ułatwia mocowanie materiałów różnej wielkości, ułatwiając zapanowanie nad materiałem
  • kamera CCD do pozycjonowania
  • nóż oscylacyjny (do cięcia różnego rodzaju tektur falistych, papieru, pianek, niektórych rodzajów tekstyliów)
  • uchwyt do rysowania
  • nóż kiss-cut (do cięcia i nacinania różnego rodzaju folii)
  • stanowisko do komputera
  • software producenta
  • dmuchawa oraz kompresor
  • zintegrowany podajnik materiału z roli do szerokości 160cm

Wyposażanie opcjonalne:

  • nóż oscylacyjny większej mocy do grubości materiału 50 mm
  • nóż V-cut (do cięcia materiałów pod kątem, takich jak tektura falista, karton, lita tektura, pianka)

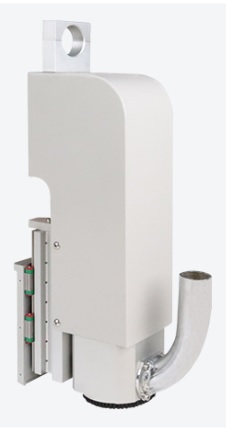

  • wrzeciono frezujące do cięcia materiałów dużej gęstości takich jak: dibond, akryl, MDF, płyta epoksydowa
  • nóż aktywny tangencjalny
  • rolka bigująca z aktywnym napędem

Urządzenie charakteryzuje się bardzo wysoką dokładnością podczas pracy i wyposażone jest w wielostrefowy stół z podsysem.  Pas transportowy antypoślizgowy daje gwarancję dokładnego trzymania arkusza w jednej pozycji podczas wykonywanej pracy oraz umożliwia pracę zarówno z materiałem  w arkuszach jak i z roli. Standardowe wyposażenie plotera to pas transportowy i pasywny podajnik z roli, natomiast opcjonalnie może on posiadać również podajnik mediów w arkuszach.

Brak konieczności stosowania wykrojników pozwala nam na wykonanie danej pracy już od jednej sztuki, oszczędzając przy tym czas i koszty wykonania zlecenia. Wystarczy wysłać uprzednio przygotowany plik, wyeksportowany z programu CorelDRAW/Adobe Illustrator w formacie DXF, PLT lub HP/GL do sterownika plotera i dostosować odpowiednie parametry pracy, a resztę wykona za nas samo urządzenie.

Specyfikacja produktu

Max rozmiar arkuszaStandardowo oferujemy modele o polu roboczym: 160 x 120 cm; 160 x 180 cm; 210 x 200 cm; 210 x 250 cm; 210 x 300 cm lub 210 x 330 cm istnieje także możliwość zamówienia plotera w innym formacie (w zakresie od 130 x 150 cm do nawet 320 x 550 cm) , który zostanie wyprodukowany na specjalne zamówienie.
Kontrola przesuwu głowicyNapęd servo
CięcieWyposażenie standardowe: • standardowy nóż oscylacyjny do miękkich materiałów grubości 10 mm Wyposażenie opcjonalne: • nóż oscylacyjny 2,5MM do miękkich materiałów o grubości do 25 mm • nóż oscylacyjny 5MM do miękkich materiałów o grubości do 40 mm i cieńszych, ale twardszych materiałów • wrzeciono frezujące (CNC Router) 0,8 kW chłodzone powietrzem • wrzeciono frezujące (CNC Router) 1,8 kW z chłodzeniem wodnym • wrzeciono frezujące (CNC Router) 1,2 kW • nóż V-CUT (do cięcia materiałów pod kątem, takich jak tektura falista, karton, lita tektura, pianka) Montaż wrzeciona frezującego jest możliwy tylko na etapie produkcji maszyny w fabryce. Każda maszyna jest natomiast dostosowana do późniejszego zamontowania innych opcjonalnych narzędzi.
Nacinanie folii i papierunóż KISS-CUT , od gramatury >125gsm

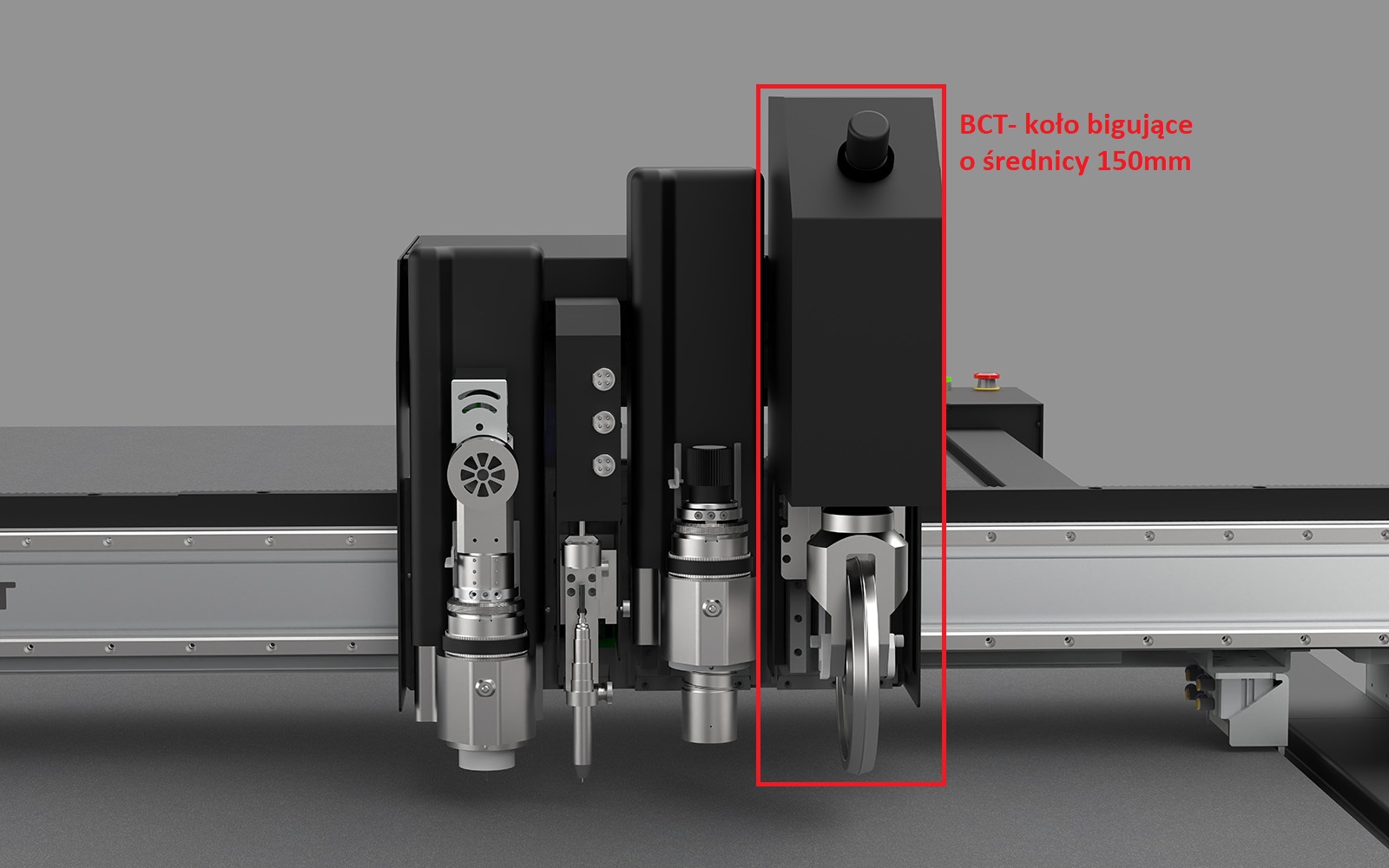

BigowanieWyposażenie standardowe: rolka obracana (aktywny napęd) z 3 szerokościami rolki Wyposażenie opcjonalne: głowica bigująca średnicy 150 do tektur falistych 3 i 5 warstwowych o gramaturze do 680 gsm,
RysowanieTAK, uchwyt do rysowania
Max prędkość przesuwu głowicyMaksymalna prędkość wynosi 1800 mm/s (przekątna 45 °) i jest regulowana w zależności od twardości materiałów i precyzji pracy, którą chcemy osiągnąć
Powtarzalnośćdo 0,1 mm
OprogramowanieW zestawie software producenta do sterowania ploterem oraz transferu projektów
Obsługiwane formaty plikówDxf, hpgl, cut, iso, plt. pdf. xml
Połączenie z komputeremLAN
System wykrywania znacznikówKamera CCD
Wybór programuodczyt kodów kreskowych/kodów QR
PaseryPełne koło lub kropka o średnicy 5-10 mm w każdym z czterech rogów arkusza
Zasilanie380V +/- 10%,50Hz
Pobór mocyod 5,5 kW do 9 kW zależnie od modelu
Wymagane warunki otoczeniaTemperatura 0-40 st. C, wilgotność powietrza 20%-80
CertyfikatyCE
