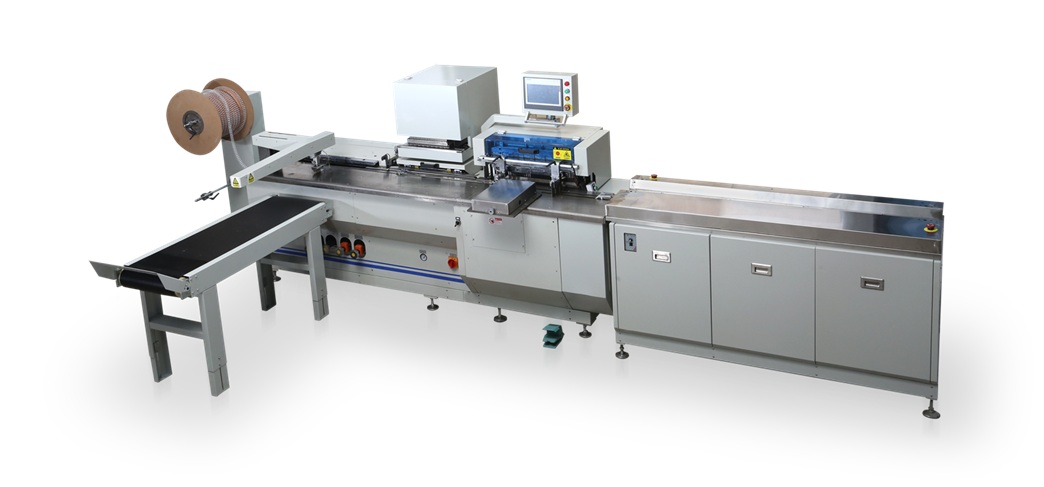

Linia automatyczna do oprawy spiralnej PBW580 (perforacja+oprawa)

Producent:
OpisSpecyfikacjaWideoGaleria

Opis produktu

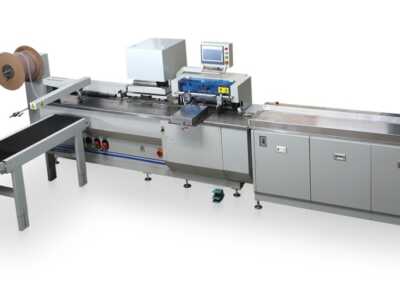

PBW 580 to linia składająca się z perforatora z wymiennymi listwami , modułu transmisyjnego (stacji akumulującej), pneumatycznej zaciskarki do spiral z opcjonalnym podawaniem zawieszki oraz ramienia ssawkowego podającego gotowy produkt na wykładak pasowy. Model PBW 580S rozbudowany jest dodatkowo o pasowy podajnik bloków (nakładanie ręczne). Cały proces produkcji bloku (kalendarza)  może być obsługiwany przez 1-go operatora.

Cykl pracyOperator podaje cały blok, który następnie jest porcjowany za pomocą automatycznych podawaczy na mniejsze stosy do perforatora.Po perforacji blok automatycznie przekazywany jest do stacji akumulującej  a następnie trafia do pneumatycznej zaciskarki spirali. Podawana jest zawieszka (opcjonalnie). Po zamknięciu gotowy produkt za pomocą ssawkowego ramienia podawany jest na pasowy wykładak.

  • Moduł podający bloki (tylko wersja PBW 580S)
  • Perforacja i zaciskanie w jednym przebiegu
  • Automatyczne porcjowanie bloku na mniejsze stosy do perforacji
  • Automatyczny przesuw bloku z perforatora do zaciskania
  • Podajnik gotowych zawieszek
  • Zaciskanie pneumatyczne
  • Ssawkowe ramię odbierające gotowy produkt na długi wykładak pasowy
  • Wysoka wydajność do 1500 cykli/h
  • Obsługa ustawień maszyny przez intuicyjny, dotykowy panel sterowania; sterowanie PLC
  • Obsługuje średnice spirali w zakresie 1/4”-3/4”
  • Szerokość robocza do 580 mm



Specyfikacja produktu

Maksymalny i minimalny format blokuPBW 580: Długość krawędzi oprawianej: w zakresie 105 mm - 580 mm Długość krawędzi nie oprawianej: 105 mm - 720 mm PBW580S: Długość krawędzi oprawianej: w zakresie 125 mm - 420 mm Długość krawędzi nie oprawianej: 125 mm - 420 mm
Max grubość oprawianego materiału15 mm
Maksymalna grubość perforacji jednorazowo3 mm
Maksymalna ilość cykli perforacji5
Czas zmiany średnicy spirali15 minut
Podajnik zawieszekTAK, długość zawieszki 100 – 300 mm (zawieszki wcześniej formowane)
Kompresor8 bar
Powierzchnia wymagana do instalacjiPBW 580 5m × 4m (PBW 580S 7m × 4m)
Zasilanie3 fazy, 380-400V
Waga netto1000 kg (PBW 580S 1150 kg)
Obsługiwane średnice spiral¼” – ¾”
Podziałka3:1, 2:1
Wydajność (podziałka 3:1)*PBW580 ~ 1100 bloków/godzinę (PBW 580S ~1500 bloków /godzinę)

Wideo

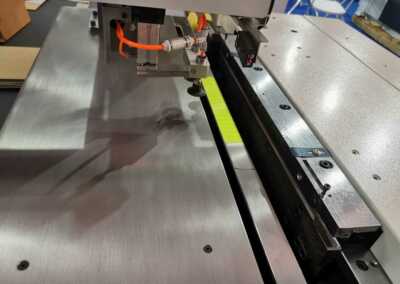

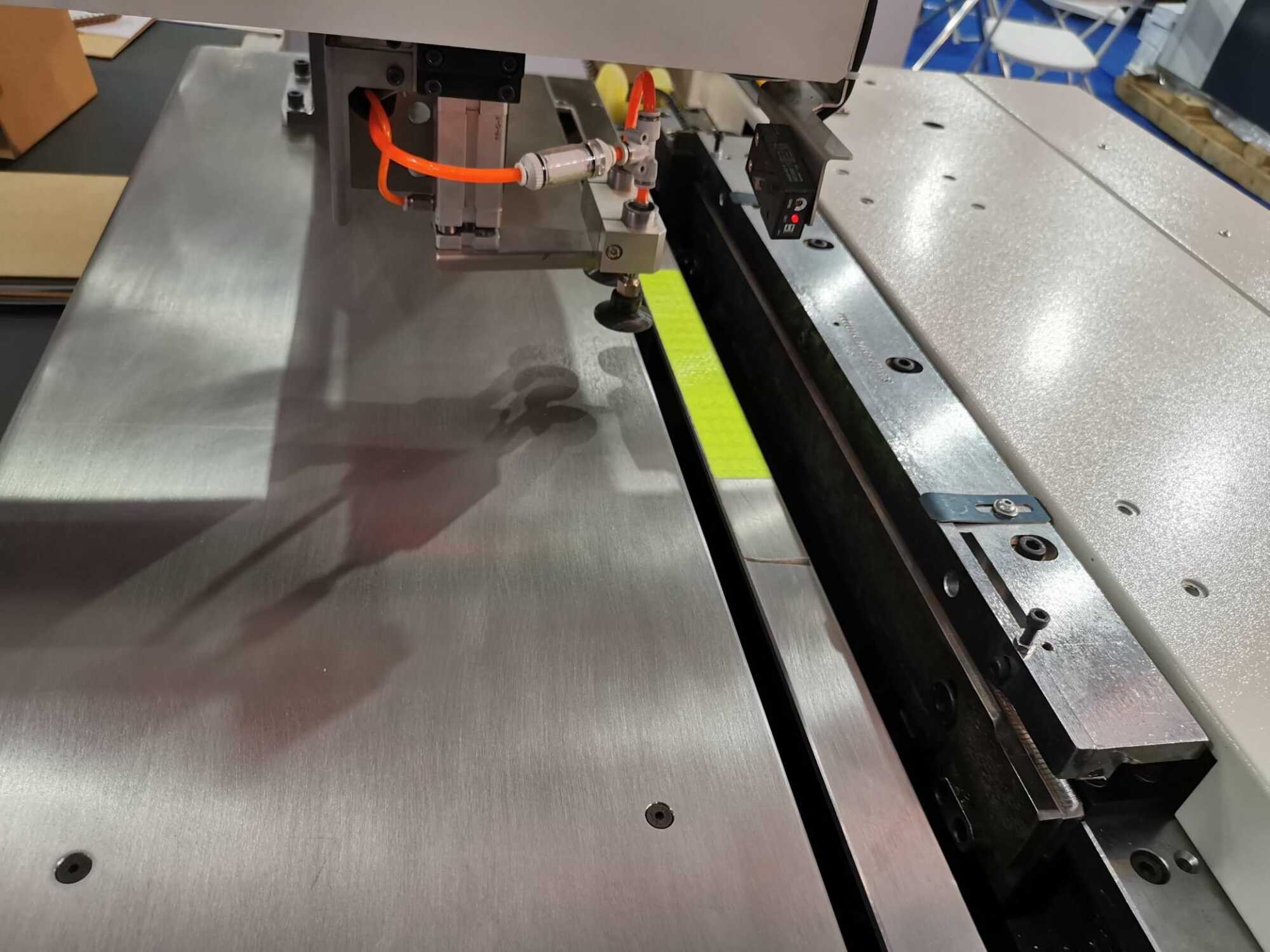

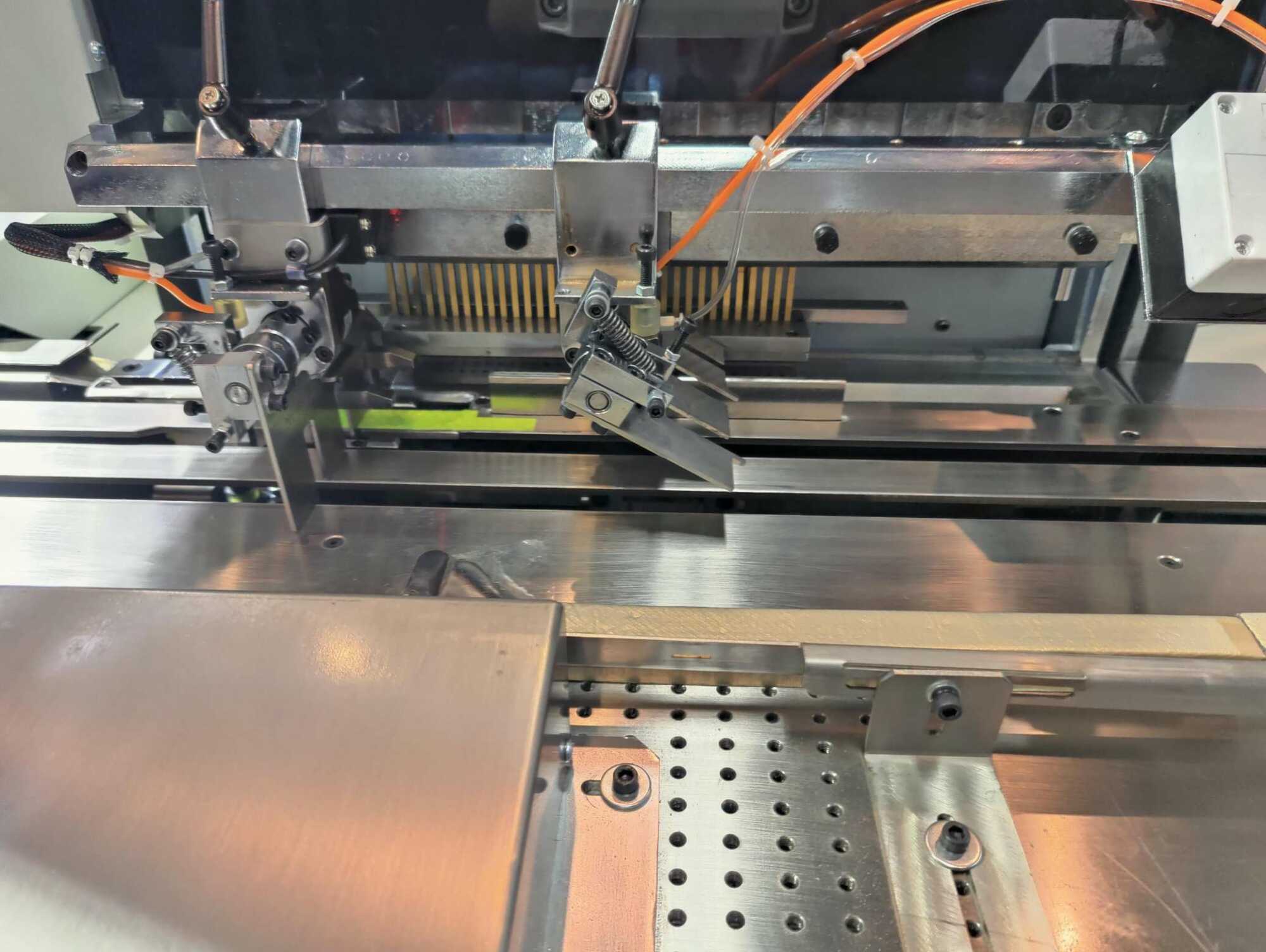

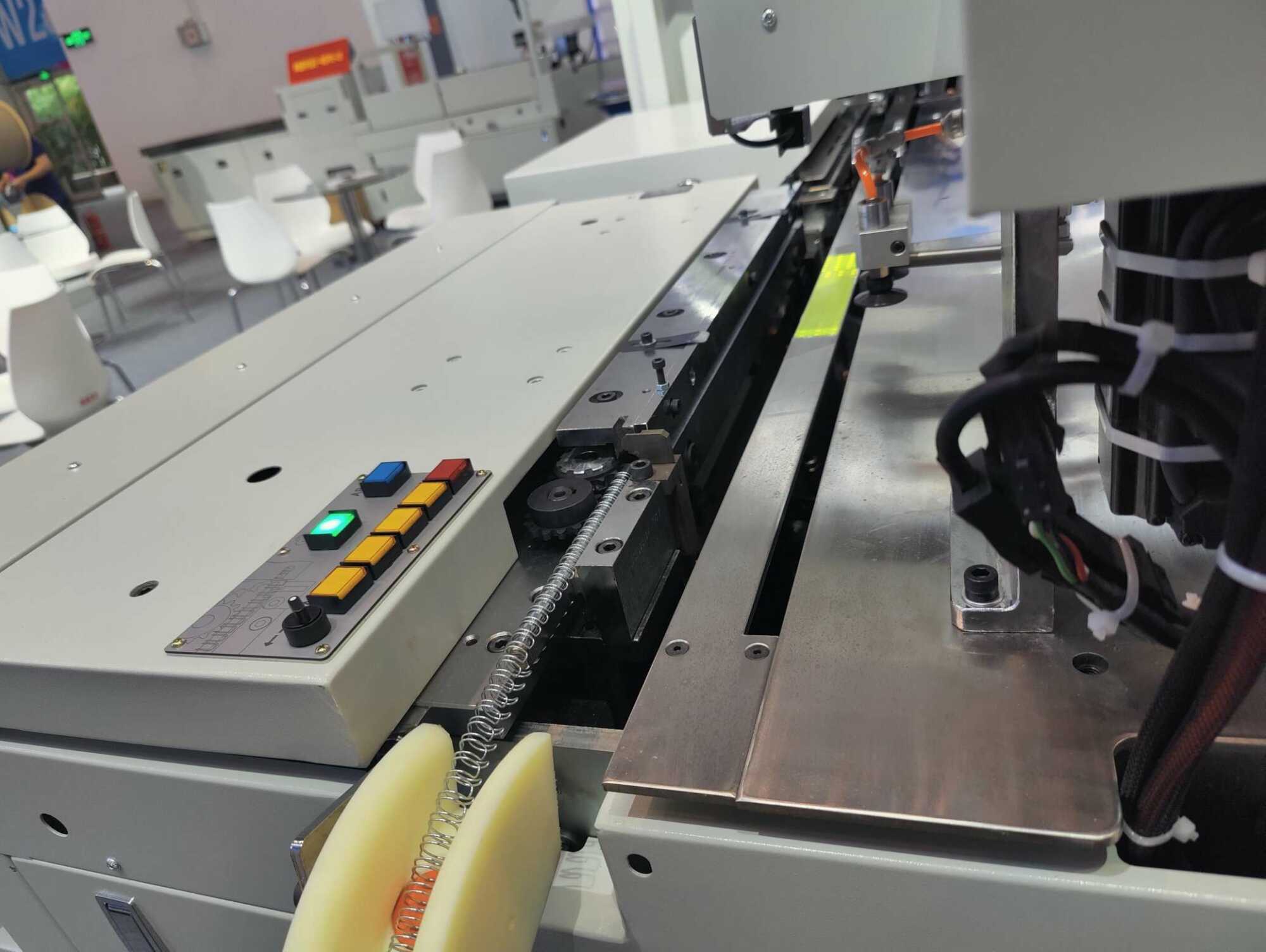

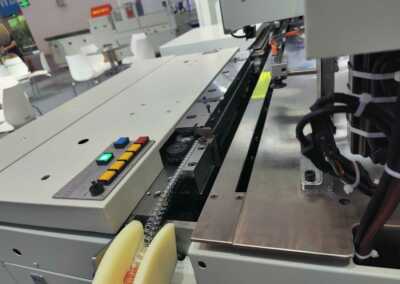

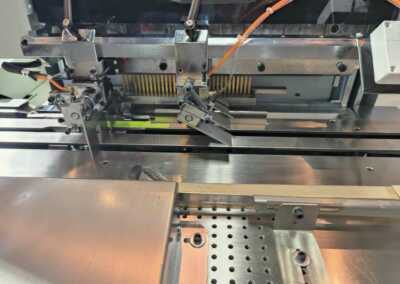

Galeria
